- 金相試樣切割機

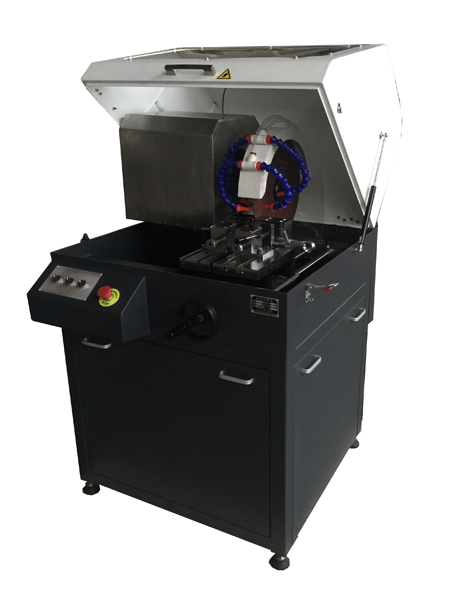

- QG-5A 產品介紹
- 金相切割機主要用于金相試樣的取樣，若取樣不當，則達不到檢驗?zāi)康模蚨x擇適合的切割機，對取樣工作非常重要。
對金相切割機的選型一般以被取樣材料的規格大小為參考，如小工件可以選用小切割直徑的金相切割機，相對較大的工件可以選用切割范圍較大的切割機。根據被取樣材質的不同，選配不同的切割片，以便達到最理想的取樣目的。
一、產品特點：
1、超大的切割室及進刀行程
2、手動切割方式
3、自動循環冷卻系統，避免試樣塊燒傷
5、封閉式切割
7、快速加緊分體式雙虎鉗結構
8、主機、冷卻系統一體式
一、技術參數：
序號 | 型號 | QG-5A |
1 | 主軸轉速 | 2840r/min |
2 | 平臺Y行程 | 280mm |
3 | 切割室 | 封閉式 |
4 | 最大切割尺寸 | 380X130X100mm |
5 | 切割方式 | 手動 |
6 | 有效進刀距離 | 250mm |
7 | 切割臺尺寸 | 310X310mm |
8 | 切割片規格 | （300-350）X2.0X32mm |
9 | 加持臺規格 | 快速加緊分體式雙虎鉗結構 |
10 | 冷卻系統 | 自動（水冷3通道） |
11 | 水箱容量 | 120L |
12 | 電機功率 | 4.0KW |
13 | 機臺形式 | 立地一體式 |
14 | 電源 | 380V |
15 | 重量 | 300KG |
標準配置 | ||
1 | 主機 | 一臺 |
2 | 冷卻系統 | 一套 |
3 | Y向移動平臺 | 一套（主機上） |
4 | 固定平臺 | 一套（主機上） |
5 | 推進夾具 | 兩付 |
6 | 隨機工具 | 一套 |
7 | 精切片 | 兩塊 |
8 | 技術文件 | 說明書一份、合格證一份、保修卡一份 |
選配： | ||
1 | 圓盤夾具、齒條夾具、萬能夾具、縱剖夾具、特殊工件可定做 | |
