- 布氏硬度測量分析系統
- HMAS-HB 產品介紹

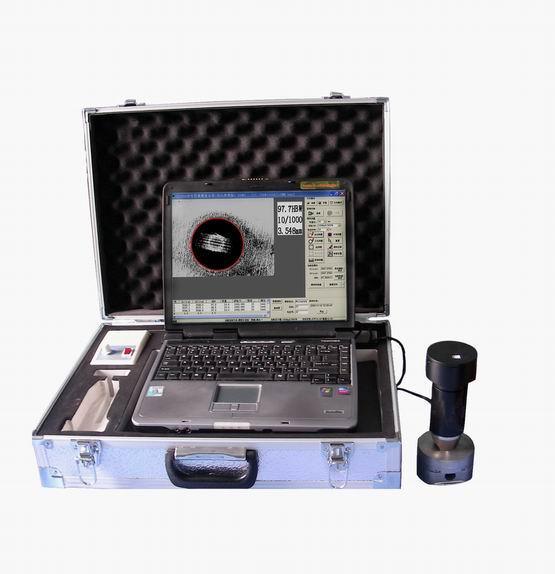

- HMAS-HB布氏硬度測量分析系統，采用光學視覺檢測技術結合圖像分析處理技術設計的一款便攜式布氏硬度測量分析系統。該系統通過光學系統采集壓痕，軟件控制系統自動識別壓痕，軟件測量分析硬度，避免人為因素的影響大大提高測量效率及測量精度。
產品特點：
1、一體化設計，照明系統、光學放大系統、數字成像系統集成一體。金屬主機身，堅固、耐用。
2、高速USB接口，同時傳輸圖像信息兼供電，無需外接電源。
3、測量試驗力廣（10級）3000kgf、1500kgf、1000kgf、750kgf、500kgf、250kgf、187.5kgf、125kgf、100kgf、62.5kgf。
4、專業HMAS硬度測量軟件完成硬度測量與運算，準確可靠；完全排除人眼光學顯微鏡讀數查表計算傳統模式的疲勞、易錯、重復性差的弊端。
5、測量結果動態實時轉換為、洛氏硬度、表面洛氏、維氏硬度、努氏硬度、強度。
6、測量分辨率0.3μm
7、（HMAS軟件系統）具有硬度測量結果統計評價分析，硬度SPC 分析，自動生成硬度分布曲線,自動生成PDF、Word、Excel等格式的硬度測量分析報告,圖像保存，打印等功能
8、搭配性廣可配套電子布氏硬度計、數顯布氏硬度計、及錘擊式布氏硬度計、便攜式布氏硬度計等多種硬度計使用是現場布氏硬度測量的最佳方案。
軟件特點：
硬度測量分析系統(HMAS)，是針對硬度計開發的一套具有圖像識別、測量和分析 技術的硬度測量分析軟件，實現了硬度圖像的全自動高速測量。該軟件系統界面友好、 操作方便、功能強大，能夠實時顯示硬度壓痕圖像，采用了自主開發的數碼調焦技術 使看到的圖像更加清晰，解決了傳統需要通過硬度計目鏡進行觀察的不便之處；具有 自動跟蹤壓痕圖像、自動檢測計算壓痕大小，實時顯示硬度計算結果；能夠對壓痕圖 像進行無級的放大縮小測量，對壓痕圖像很小的薄膜類材料也能精確測量；同時本軟 件系統具有硬度測量結果統計評價分析，硬度SPC 分析，自動生成硬度分布曲線，壓 痕深度測量及三維壓痕模型生成，自動生成 PDF、Word、Excel 等格式的硬度測量分析 報告，圖像
保存，打印等功能。
*3D壓痕：選中該功能后，會出現硬度壓痕的三維立體模型圖像，在該三維圖 面中用戶可以很形象的看出該壓痕的實際尺寸如寬度，長度和深度，同時可以鼠標的操作來旋轉壓痕的三維立體模型。（在三維壓痕圖像界面中，按住鼠標然后移動鼠標就能調節三維圖像的角度，方便查看）
*模擬調焦：模擬調焦是本軟件系統的一個特色，軟件通過對圖像的分析和計算， 運用智能算法，自動對硬度圖像進行處理，極大的提高圖像的清晰度，其作用類似 照相機對焦時遠處的景物變得清晰一樣，提高了用戶的測量精度。模擬調焦的效果 如下面兩幅圖所示：其中左邊是沒
有經過模擬調焦的原始硬度壓痕圖像，右邊是進 過模擬調焦后的圖像，兩者的對比可見模擬調焦的效果顯著。
*誤差評價：軟件提供了對硬度測量結果進行誤差的分析和評價功能，可以使用戶更加直觀形象 的對硬度檢測結果進行分析。具體操作如下：要進行誤差評價之前，必須要有硬度測量數據（即在硬度歷史數據列表中有相關的數據），否則軟件會出現沒有數據無法進行誤差評價的提
示對話框。有了硬度測量數據以后，用戶只要簡單的單擊 [誤差評價] 按鈕，軟件自動會彈出對硬度數據的誤 差評價和分析界面。
*材料評級：軟件提供了對被測材料滲氮層脆性級別評級功能，在測度測量界面中， 單擊[材料評級]功能按鈕后，會出現材料脆性評級界面。在該界面中顯示了材料滲 氮層脆性級別按維氏硬度壓痕邊角碎裂程度而劃分的標準評級圖，這樣用戶可以很 方便的根據標準評級圖，已經被測
材料所顯示的硬度壓痕圖進行評級。
*十二種背景色、滿足各種有色金屬及熱后處理零件、鍛件、鑄鐵、鑄鋼件、銅材、鋁材等工件的測試需求；
*打印管理：主要提供了對硬度測量數據和分析結果進行打印的相關功能，單擊 [打印管理] 后 軟件出現打印管理的界面。
*生成報告：用戶可以將硬度測量數據和分析結果生成文檔報告，軟件可以生成三種格式的報告：Excel 電子表格文檔、Word 文檔、PDF 文
檔。在硬度測量界面中， 用戶單擊[生成報告] 按鈕后軟件彈出報告類型選擇對話框，讓用戶選擇需要生成的 報告類型，然后選擇 [確定] 后軟件就自動生成報告。
標準配置：
1、手持式測量系統 一套。
2、筆記本電腦 一臺（可選配臺式電腦）。
