- 雙軸光電自準直儀(30米0.5秒）

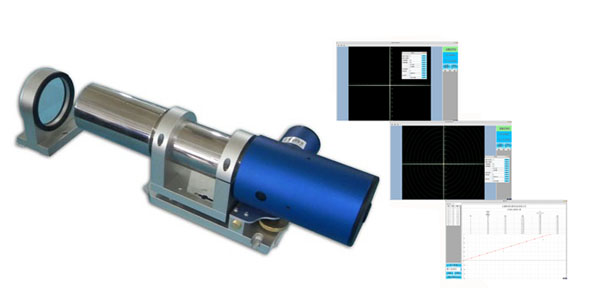

- YRMAT3030B 產品介紹
- YRMAT系列雙軸光電自準直儀，是一款電子自準直儀結合了電子目鏡技術、高分辨率圖像傳感技術和嵌入式數字圖像處理技術，可同時對X、Y兩個方向的角度進行測量，提供高精度測量有1秒、0.5秒.03秒等精度。具有易便攜、高精度、高穩定性等一系列優點。
YRMAT系列由電子讀數頭、物鏡管、底座、反光鏡、控制測量軟件等構成。運行于顯示控制器的測量軟件可顯示電子目鏡及測量數據，主機采用USB 2.0連接、采用半導體LED光源使用壽命長，LED具有發光效率高和發熱量小的一系列優點并可將數據保存為Excel兼容格式；系列產品采用了小型化設計技術，為用戶提供了高性價比的角度測量檢測方案。用戶可通過選配其它測量配附件及測量軟件完成動態測量應用，包括對角度、直線度、垂直度、平行度、平面度、同軸度等的高精度測量。是精密機械制造、光學加工、計量實驗室等傳統光學自準直儀的理想替代產品。
一、產品特點：
☆雙軸X、Y同時測量，方便高效
☆實時電子目鏡技術，避免了人眼瞄準誤差
☆高分辨率光電探測器，確保測量精度
☆長壽命LED燈源系統，經久耐用
☆多種測量軟件以及配件滿足不同測量需要
☆自動計算誤差，自動描述曲線
☆多種精度多種規格可選，適合多種需求
二、典型應用：
☆精密機械安裝定位
☆機械產品直線度、平面度、垂直度、平行度等精度保障
☆精密旋轉臺檢測
☆航空航天光學產品裝配及調整
☆物理及光學實驗室
三、技術參數：
1、規格：YRMAT3030B
2、焦距：300mm
3、通光口徑：60mm
4、光源：半導體光源LED
5、測量距離：0-30M
6、探測器：高分辨率傳感器
7、分辨率：0.1″
8、視場范圍(X、Y)：2200*1800″
9、儀器精度(中心)：±100″ ±0.5″ ±1000″ ±2″
10、數據接口：USB2.0
11、電腦系統要求：要求電腦WIN7或WIN7以上，64位系統；
12、測量系統：研潤自準直儀控制軟件V2.0
13、儀器尺寸：（長*寬*高mm）388*135*125mm
四、標準配置：
1、主機
2、二維可調底座
3、標準反射鏡
4、標準測量軟件（含直線度模塊）
5、數據線
6、儀器箱
7、合格證，保修卡，說明書
五、選配產品：
1、磁性底座
2、光學直角器
3、激光輔助找像器
4、金屬多面棱體
5、可調橋板（測量平臺的平面度專用）
6、精密三角架
7、平行度/垂直度誤差分析模塊
8、平面度誤差分析模塊
9、轉臺誤差分析模塊
10、筆記本電腦
